CS升降機,CS絲桿升降機

CS螺旋升降機

摘要：
CS蝸輪絲桿升降機（螺旋升降機）為方箱殼體,，結構緊湊，安裝方便,，六個面都做到的精確定位,，有神奇的積木之美稱，絲桿有普通的梯形絲桿和滾珠絲桿兩種選擇,，產品提升力能做到2.5KN-500KN,。應用于太陽能，食品,，水利等多個行業,。`

CS蝸輪絲桿升降機（螺旋升降機）為方箱殼體，結構緊湊,，安裝方便,，六個面都做到的精確定位，有神奇的積木之美稱,，絲桿有普通的梯形絲桿和滾珠絲桿兩種選擇,，產品提升力能做到2.5KN-500KN。應用于太陽能,，食品,，水利等多個行業。

CS方形蝸輪絲桿升降機形式,、規格的表示
機體規格
分為：CS2.5～CS500共9種,，提升力依次為2.5KN～500KN,。
傳動比
N 型——普通速比；
L 型——慢速速比,。
結構形式
A 型——絲杠作軸向移動,，不旋轉；
B 型——螺母作軸向移動,，絲杠作旋轉運動,。
絲杠接頭類型
A型結構形式的絲杠頭部分為：1型（圓柱），2型（法蘭）,，3型（螺紋）,，4型（扁頭），5型（開口）共五種,；
B型結構形式的絲杠頭部分為：1型（圓柱）,，0型（無接頭）共二種。
附加要求（可選）
A型結構形式的附加要求有：滾珠絲杠型（B）,、帶防轉裝置（P）,、帶防護罩（S）共三種；
B型結構形式的附加要求有：滾珠絲杠型（B）,、帶防護罩（S）共二種,。

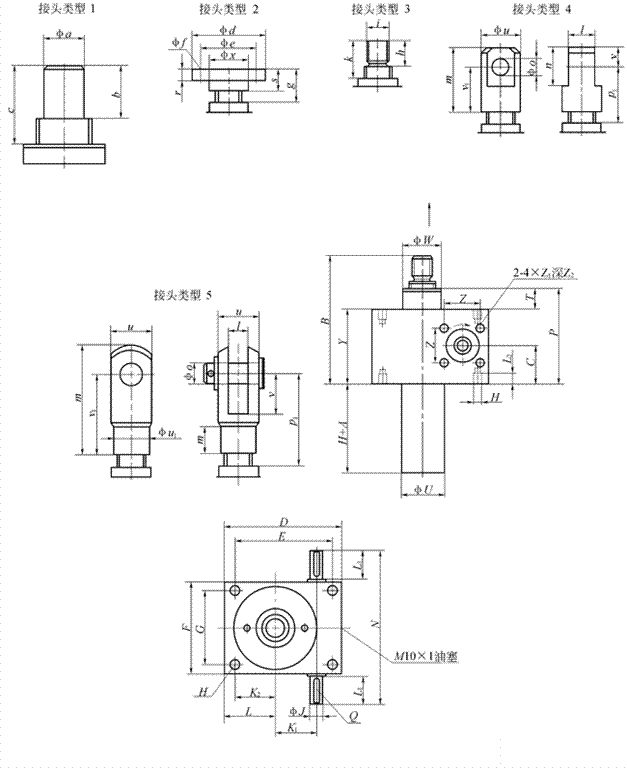

CS系列絲桿升降機型號表示方法：
型號CS CS2.5 CS5 CS10 CS25 CS50 CS150 CS250 CS350 CS500
絲杠 Tr14×4 Tr18×4 Tr20×4 Tr30×6 Tr40×7 Tr60×9 Tr80×10 Tr100×10 Tr120×14
A 20 20 30 30 45 55 55 65 90
B 77 97（110） 120（124） 132 182 255 275 360 466
C 25 31 37.5 41 58.5 80 82.5 110 133
D 60 80 100 130 180 200 240 290 360
E 48 60 78 106 150 166 190 230 290
F 50 72 85 105 145 165 220 250 300
G 38 52 63 81 115 131 170 190 230
H M6 M8 M8 M10 M12 M20 M30 M36 M42
ΦJk6 9 10 14 16 20 25 30 35 48
K1 20 25 32 45 63 71 80 100 135
K2 16 21 29 42 63 66 75 95 115
L 22 31 40 54 78 83 100 125 150
L1 20 22.5 25.5 43 45 65 65 63 97.5
L2 12 13 15 15 16 30 45 54 80
N 92 120 140 195 240 300 355 380 500
P 62 74（87） 93（97） 105 149 200 205 270 326
Q 3×3×14 3×3×18 5×5×20 5×5×36 6×6×36 8×7×56 8×7×56 10×8×56 14×9×90
T 12 12（25） 18（22） 23 32 40 40 50 60
ΦU 28 32 40 50 65 90 125 150 180
ΦW 26 30（48） 40（57） 46 70 85 120 145 170
Y 50 62 75 82 117 160 165 220 266
Z 24 32.5 35 44 55 70 - - -
Z1 M6 M8 M8 M8 M10 M10 - - -
Z2 6 10 12 12 15 15 - - -
絲杠接頭類型1
Φak6 8 12 15 20 25 40 60 80 95
b 12 15 20 25 30 45 75 100 120
c 15 20 25 30 35 55 90 115 140
絲杠接頭類型2
Φd 50 65 80 90 110 150 220 260 310
Φe 40 48 60 67 85 117 170 205 240
Φf 4×Φ7 4×Φ9 4×Φ11 4×Φ11 4×Φ13 4×Φ17 4×Φ25 4×Φ32 4×Φ38
g 19 24 28 28 34 57 72 92 142
s 16 20 21 23 30 50 60 80 120
r 6 7 8 10 15 20 30 40 40
Φx 26 30 40 46 70 85 120 145 170
絲杠接頭類型3
h 12 19 20 22 29 48 58 78 118
i M8 M12 M14 M20 M30 M36 M64×3 M72×3 M100×3
k 15 23 25 27 35 55 70 90 140
絲杠接頭類型4
l h10 12 15 20 30 35 40 80 110 120
m 40 55 63 78 100 130 155 220 330
n 20 30 36 45 60 66 110 170 230
Φo H8 8 10 12 16 20 22 60 80 90
p1 33 44 52 58 74 104 117 147 222
Φu 25 30 40 45 60 85 120 160 170
v 10 15 18 25 30 33 50 85 130
v1 30 40 45 53 70 97 105 135 200
絲杠接頭類型5
l H10 8 12 14 20 30 36 —— —— ——
m 42 61 72 105 160 188 —— —— ——
n 26 37 44 65 100 116 —— —— ——
Φo H8 8 12 14 20 30 35 —— —— ——
p1 35 52 63.5 85 124 151 —— —— ——
u 16 24 27 40 60 70 —— —— ——
Φu1 14 20 24.5 34 52 60 —— —— ——
v 16 24 28 40 60 72 —— —— ——
v1 32 48 56 80 120 144 —— ——

——

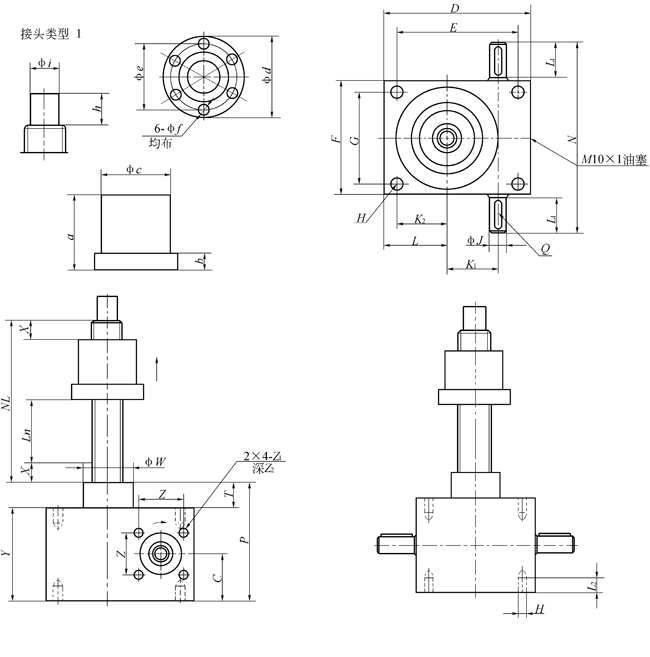

型號CS CS2.5 CS5 CS10 CS25 CS50 CS150 CS250 CS350 CS500
絲杠 Tr14×4 Tr18×4 Tr20×4 Tr30×6 Tr40×7 Tr60×9 Tr80×10 Tr100×10 Tr120×14
C 25 31 37.5 41 58.5 80 82.5 110 133
D 60 80 100 130 180 200 240 290 360
E 48 60 78 106 150 166 190 230 290
F 50 72 85 105 145 165 220 250 300
G 38 52 63 81 115 131 170 190 230
H M6 M8 M8 M10 M12 M20 M30 M36 M42
ΦJk6 9 10 14 16 20 25 30 35 48
K1 20 25 32 45 63 71 80 100 135
K2 16 21 29 42 63 66 75 95 115
L 22 31 40 54 78 83 100 125 150
L1 20 22.5 22.5 43 45 65 65 63 97.5
L2 12 13 15 15 16 30 45 54 80
N 92 120 140 195 240 300 355 380 500
NL Lift+60 Lift+68 Lift+74 Lift+86 Lift+123 Lift+149 Lift+160 Lift+180 Lift+220
P 62 74 93 105 149 200 205 270 326
Q 3×3×14 3×3×18 5×5×20 5×5×36 6×6×36 8×7×56 8×7×56 10×8×56 14×9×90
T 12 12 18 23 32 40 40 50 60
ΦW 26 30 40 46 70 85 120 145 170
裕度X 10 12 15 20 25 25 25 25 30
Y 50 62 75 82 117 160 165 220 266
Z 24 32.5 35 44 55 70 - - -
Z1 M6 M8 M8 M8 M10 M10 - - -
Z2 6 10 12 12 15 15 - - -
運動螺母
a 40 44 44 46 73 99 110 130 160
b 10 12 12 14 16 20 30 35 40
Φch9 24 28 32 42 63 85 105 130 160
Φd 44 48 55 66 95 125 190 240 300
Φe 34 38 45 54 78 105 150 185 230
Φf 5 6 7 7 9 11 17 25 28
絲杠接頭類型1
h 12 15 20 25 30 45 75 100 120
Φik6 8 12 15 20 25 40 60 80 95
